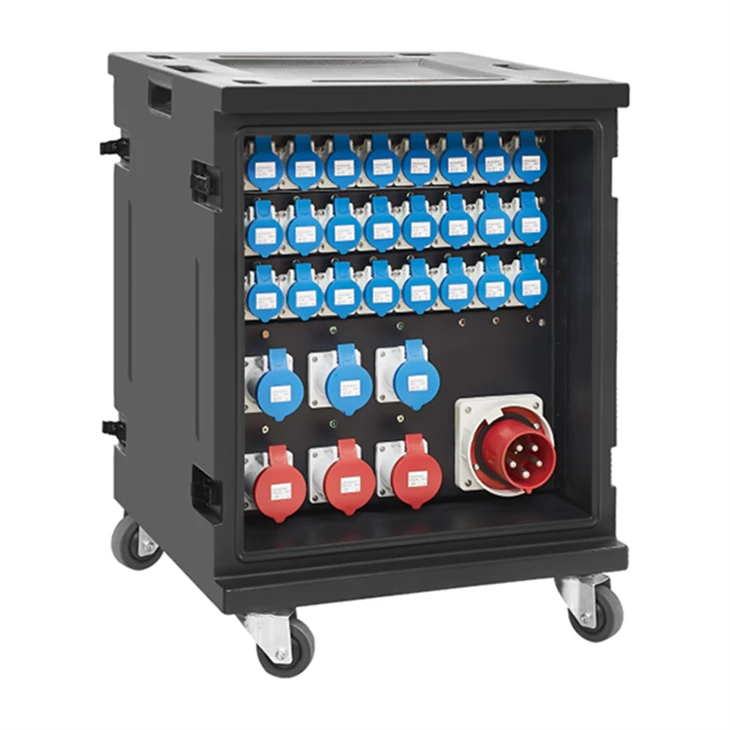

Ta przenośna skrzynka rozdzielcza o dużej wytrzymałości- została zaprojektowana z myślą o niezawodnej i bezpiecznej dystrybucji energii w zastosowaniach przemysłowych, eventowych, budowlanych i tymczasowych. Integruje wysoko-3-fazowe wejście z wieloma jednofazowymi i trójfazowymi gniazdami wyjściowymi, a wszystko to w wytrzymałej obudowie na kółkach, zapewniającej łatwą mobilność i ochronę.
| Parametr | Bliższe dane |
|---|---|
| Model | 125 A |
| Nr pudełka | 55 |
| Napięcie wejściowe | 380–415 V, 3 fazy (50/60 Hz) |
| Złącze wejściowe | Wtyczka przemysłowa 125A 4-pinowa (czerwona, 3P+E) |
| Gniazda wyjściowe | - 12 × gniazda jednofazowe 16 A 230 V- (niebieskie, 2P+E)- 2 × gniazda trójfazowe 32 A 400 V (czerwone, 3P+E)- 2 × gniazda 3-fazowe 63 A 400 V (szare/czerwone, 3P+E) |
| Klasa ochrony | IP44 (-odporny na zachlapania,-kurz-odporny) |
| Materiał obudowy | Wysokowytrzymały-kompozyt przemysłowy z tworzywa sztucznego i metalu |
| Ruchliwość | 4 x kółka obrotowe-do dużych obciążeń (z hamulcami) |
| Funkcje bezpieczeństwa | Zabezpieczenie nadprądowe, zabezpieczenie różnicowoprądowe (RCD), przycisk zatrzymania awaryjnego (żółty-zielony grzybek) |
Kluczowe zalety serii rozdzielczej 125A
Doskonałe zarządzanie obciążeniemDzięki ciągłemu prądowi znamionowemu 125 A płyty te obsługują jednocześnie wiele urządzeń-o dużym poborze prądu, zapobiegając powstawaniu wąskich gardeł w krytycznych liniach energetycznych.
Pełna ochrona obwoduWyposażone w-wysoce czułe wyłączniki różnicowoprądowe i wyłączniki różnicowoprądowe, zapewniające natychmiastowe odłączenie w przypadku zwarcia doziemnego lub przetężenia.
Wytrzymała konstrukcjaDostępne w obudowach z-odpornego na uderzenia poliwęglanu lub wulkanizowanej gumy, zaprojektowanych tak, aby wytrzymać ekspozycję na promieniowanie UV, olej i rozpryski substancji chemicznych.
Instalacja i obsługa
1. Rozpakowanie i rozmieszczenie
Umieść urządzenie na płaskiej, stabilnej powierzchni. Włącz hamulce kółek, aby zapobiec przesuwaniu się podczas pracy.
Upewnij się, że urządzenie jest umieszczone z dala od materiałów łatwopalnych, źródeł ciepła i wilgoci.
2. Podłączenie wejścia zasilania
Podłącz 3-fazową wtyczkę wejściową 125 A do kompatybilnego źródła zasilania 380–415 V.
Przed włączeniem urządzenia sprawdzić poprawność kolejności faz i uziemienia.
3. Podłączenie wyjścia mocy
Jedno-fazowe (230 V): używaj niebieskich gniazd 16 A do obciążeń jednofazowych 230 V (np. narzędzia, oświetlenie).
Zasilanie 3-fazowe (400 V): Do urządzeń 3-fazowych (np. generatorów, ciężkich maszyn) należy używać czerwonych gniazd 32 A lub szaro/czerwonych 63 A.
Upewnij się, że wszystkie podłączone obciążenia nie przekraczają całkowitego prądu znamionowego (125A) urządzenia.
4. Zatrzymanie awaryjne
Naciśnij żółto-zielony przycisk grzybkowy, aby natychmiast odciąć całe zasilanie w sytuacji awaryjnej.
Aby zresetować, przekręć przycisk w prawo, aż wyskoczy.
5. Wyłączenie
Najpierw odłącz wszystkie obciążenia wyjściowe.
Odłącz główne wejściowe źródło zasilania.
Włącz hamulce kółek i przechowuj urządzenie w suchym i chłodnym miejscu.
Instrukcje bezpieczeństwa
Tylko wykwalifikowani elektrycy powinni instalować, obsługiwać i konserwować to urządzenie.
Przed otwarciem obudowy lub serwisowaniem podzespołów należy odłączyć wszystkie źródła zasilania.
Nie narażaj urządzenia na działanie deszczu, śniegu ani zanurzenia w wodzie. Używać wyłącznie w suchym środowisku.
Nie przekraczaj prądu znamionowego (łącznie 125 A) ani napięcia żadnego gniazda lub głównego wejścia.
Przed rozpoczęciem pracy należy upewnić się, że uziemienie jest podłączone.
W przypadku awarii elektrycznej lub sytuacji awaryjnej należy natychmiast nacisnąć przycisk zatrzymania awaryjnego.
Nie blokuj otworów wentylacyjnych ani nie używaj urządzenia w zamkniętych pomieszczeniach bez odpowiedniego chłodzenia.
Przed każdym użyciem sprawdź kable, gniazda i złącza pod kątem uszkodzeń. Natychmiast wymień zużyte lub uszkodzone części.
Konserwacja i pielęgnacja
Regularna kontrola: Co miesiąc sprawdzaj wszystkie gniazda, złącza i kable pod kątem zużycia, uszkodzeń lub korozji.
Czyszczenie: Wytrzeć obudowę suchą szmatką. Nie używaj płynnych środków czyszczących ani rozpuszczalników.
Wymiana podzespołów: używaj wyłącznie części zamiennych-zatwierdzonych przez producenta do gniazd, wyłączników automatycznych i wyłączników różnicowoprądowych.
Przechowywanie: gdy urządzenie nie jest używane, przechowuj je w suchym,-wolnym od kurzu pomieszczeniu. W przypadku tymczasowego przechowywania na zewnątrz przykryć folią ochronną.
Tablica rozdzielcza 125A odgrywa kluczową rolę podczas dużych wydarzeń publicznych, takich jak festiwale muzyczne i koncerty, gdzie niezbędna jest niezawodna tymczasowa dystrybucja energii. Może dostarczać stabilną energię elektryczną do systemów oświetlenia scenicznego, profesjonalnego sprzętu audio i wyświetlaczy wideo, zapewniając wysoką-jakość występów. Ponadto obsługuje obiekty za kulisami takie jak garderoby, sprzęt cateringowy i pomieszczenia wsparcia technicznego.
Wydarzenia sportowe i pokazy stadionowe
Duże wydarzenia sportowe i występy na stadionach również wymagają solidnej infrastruktury elektrycznej, co sprawia, że rozdzielnica 125A jest niezbędnym rozwiązaniem zasilania. Może dostarczać energię elektryczną do tablic wyników, ekranów LED i wyświetlaczy wideo-o wysokiej rozdzielczości, zapewniając widzom dostęp do informacji i rozrywki w czasie rzeczywistym-. Tablica znajduje również zastosowanie w systemach oświetlenia terenowego oświetlających stadiony podczas imprez nocnych, wspierając jednocześnie sprzęt nadawczy do transmisji telewizyjnych i radiowych. Ponadto może pomóc w utrzymaniu krytycznych systemów awaryjnych i zapasowych, zapewniając funkcjonowanie podstawowych operacji podczas nieoczekiwanych przerw w zasilaniu.
Często zadawane pytania:
Dlaczego 125A to optymalny wybór na imprezy plenerowe?
Ewolucja wydarzeń plenerowych radykalnie zwiększyła zapotrzebowanie na energię. Typowa nowoczesna scena festiwalowa może wymagać dziesiątek lub setek kilowatów mocy. Obciążalność 125 A zapewnia niezbędną przestrzeń do obsługi:
Systemy oświetlenia scenicznego: w tym ruchome głowy, ściany LED i efekty specjalne
Systemy audio: wzmacniacze-wysokiej mocy i zestawy głośników
Sprzęt wideo: Duże ściany wideo i systemy projekcyjne
Sprzęt pomocniczy: Obiekty gastronomiczne, chłodnictwo i klimatyzacja
